AD-JZX-01 X射線車輛安全檢查系統

安盾AD-JZX-01是廣東安盾安檢排爆裝備集團研發的頂照式X射線車輛安全檢查系統，該系統采用先進的履帶輸送結構設計，完全保障司機乘客遠離輻射，同時配置頂照式300千伏光源，U形探測器，具備高能穿透力和更優化的視 角，幫助快速檢測隱藏在車輛內的危險品及違禁品、如武器、baozha物、毒品、走私品等。

安盾AD-JZX-01可安裝在停車場入口、公路交通檢查點、海關、邊檢口岸、重要政府機關車輛進出口、大 型活動場館、重要基地的車輛入口、進行車輛的安全檢查。該系統可根據客戶要求及安裝場地的現有條件，靈活施工，亦可集成車牌識別系統，定制實時視頻和實時抓拍等功能，滿足不同的項目需求。

無人駕駛 ： 先進的履帶輸送式設計，無需司機駕駛，自動輸送車輛進入掃描zhuangzhi.

輻射安全 ： 車輛掃描時, 司機和乘客下車,  避免人身傷害，實現百分百零輻射.

頂照式光源, U形探測器設計：配置頂照式光源，U形探測器,提供更優化的角度高清成像.

高質量的掃描成像：履帶輸送車輛，能確保車輛通過掃描zhuangzhi時勻速行駛，有利于機器產出高質量的圖像.

高穿透力 ：安盾AD-JZX-01配備高能量300千伏光源，典型穿透力可達70mm的鋼板，可實現對中型載客載貨車輛 高能 穿透掃描.

雙能物質識別：安盾AD-JZX-01可進行自動物質識別，可以區分有機物，無機物和難穿透的金屬物品。可以幫助操作員 快速識別各種危險物品.

自動車牌識別：根據不同的客戶需求，我們可以集成自動車牌識別功能.

地埋式阻車器設備主要由阻車器主機架、電機控制箱、電控部分三部分組成：

1、主機架：

阻車器主要由翻轉體、機座組成（防撞齒釘可根據客戶需要調整高度）。整機為鋼結構，采用國標A3鋼板焊接而成，具有高強的承重和抗撞能力；機體內無電器、無線路設置，防水、安全。該zhuangzhi埋設在車道上或大門的指定位置，通過值班人員的指令限制車輛通行。

2、電機控制箱：

電機控制箱主要由電機、減速器、齒輪傳動組、連接zhuangzhi、限位開關等組成，它是整套阻車器系統動力源，該zhuangzhi安裝在阻車器一側，與阻車器配套使用（可通過電控改變上升下降速度），停電可手動下放防撞齒釘，也可手動升起。

3、電控系統：

自動電子控制部分：控制主板、副控制板、漏電開關、無接觸噪音高壽命接觸器、精密起動時間設置（防電機行程到位后產生的沖擊力，增加了電機的使用壽命）、可設置自動升起（加地感線圈車過桿起）。

自動控制器：包括控制箱、遙控器、手動按鈕等由值班人員控制使用。

技術參數：

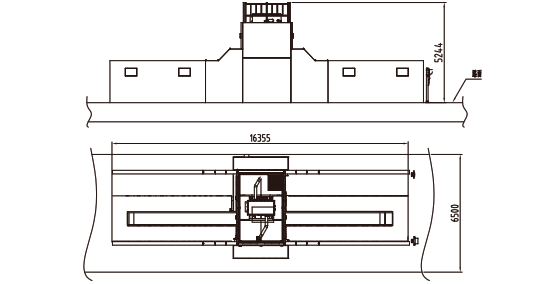

1、通道尺寸：3(寬) * 3(高)米 (可定制)

2、掃描速度：5~10 千米每小時

3、典型通過率：100 輛/小時

4、穿透力：典型值70mm鋼板,  應用值40mm鋼板

5、線分辨率：直徑1.2mm銅線

6、探測器形狀：高分辨率U型探測線

7、安全標準：符合GB15208.0-2005要求

8、功耗：最大15KVA

9、操作臺：24英寸單聯操作臺

X射線發生器(雙能)

10、光源：300kv, 密封油冷

11、出束方向：頂照式

操作環境

12、操作溫度/濕度：5℃~40℃ /0%~90%(濕度)

13、存儲溫度/濕度：-23℃~60℃ /10%~90%(濕度)

14、電源要求：380 VAC ± 15%, 3 相 50~60Hz ±3Hz

軟件

15、操作員保護密碼登錄.；

16、檢查車輛信息列表，數據查詢，用戶管理，實時曲線，回放等.

17、圖像功能:彩色/黑白，局增，超增，反色，有機物剔除/無機物剔除，加亮/減暗，放大/縮小；

18、實時視頻;實時抓拍（定制）；

19、有機物無機物彩色圖像顯示；

掃描樣圖
